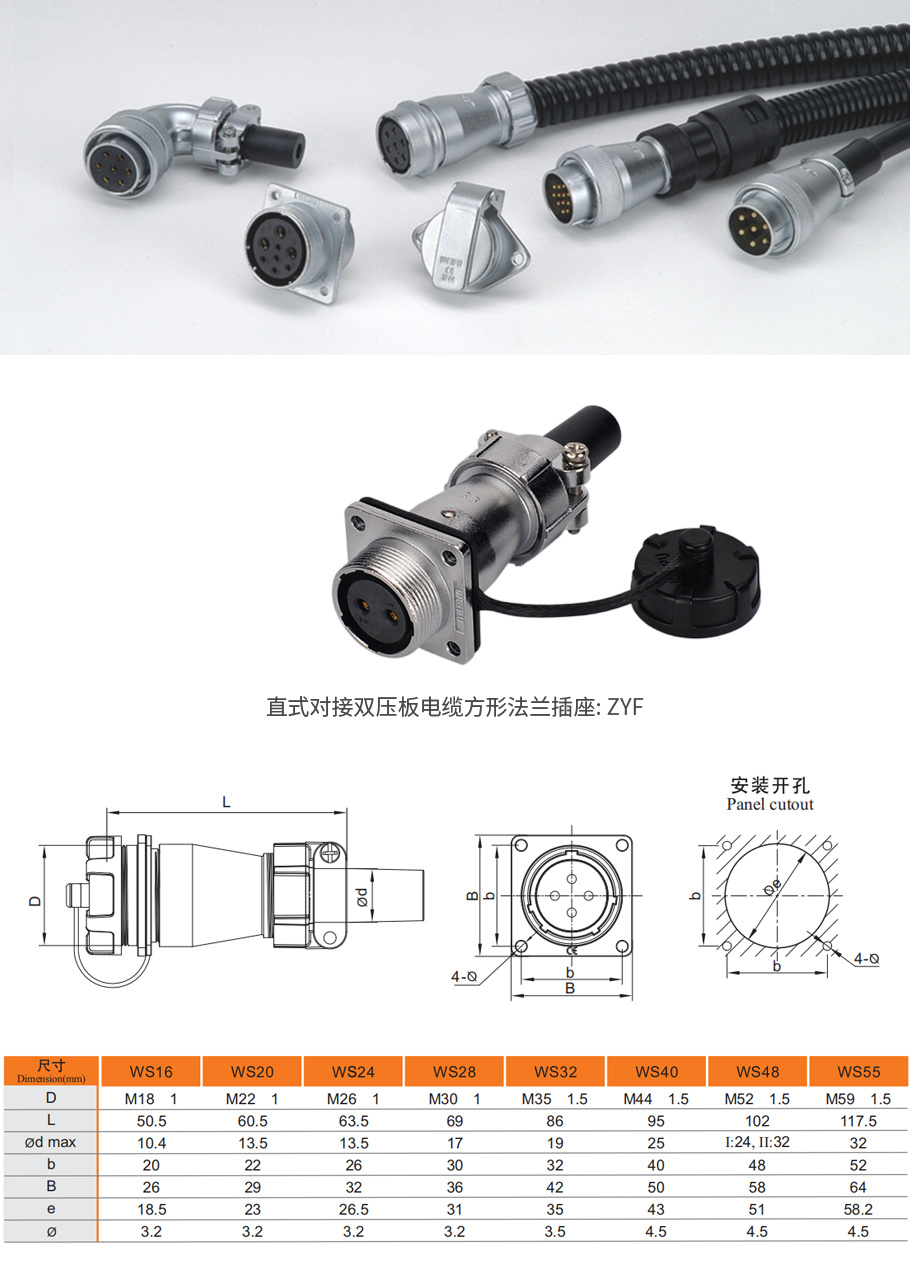

直式對接雙壓板電纜方形法蘭插座WS-ZYF

尺寸規格：WS16-ZYF、WS20-ZYF、WS24-ZYF、WS28-ZYF、WS32-ZYF、WS40-ZYF、WS48-ZYF、WS55-ZYF

系列型號：



Z方形法蘭插座>

ZM後螺母插座>

ZMQ前螺母插座>

ZG2孔法蘭插座>

ZYB直式對接雙壓板電纜插座B>

ZY直式對接雙壓板電纜插座>

ZQB直式對接電纜護套插座B>

ZQ直式對接電纜護套插座>

ZPB直式對接金屬軟管插座B>

ZP直式對接金屬軟管插座>

ZDB直式對接塑料軟管插座B>

ZD直式對接塑料軟管插座>

ZHB直式對接塑料軟管插座B>

ZH直式對接塑料軟管插座>

ZXB直式防折彎對接插座>

ZQF直式對接電纜護套方形法蘭插座>

ZYF直式對接雙壓板電纜方形法蘭插座>

ZPF直式對接金屬軟管方形法蘭插座>

ZDF直式對接塑料軟管方形法蘭插座>

ZR彎式對接金屬軟管插座>

ZS彎式對接雙壓板電纜插座>

ZC彎式對接塑料軟管插座>





如需3D圖可聯絡客服>

产品訊息 返回列表
  • 产品描述
  • 技藝參數
  • 焊接芯件參數
  • 系列配置表

  • 技藝參數


    接插方式 螺紋連接
    外殼材料 鋅合金（镀铬）
    接觸件材料 銅（镀金）
    絕緣體 熱塑塑料PPS,耐高溫260­°C
    接線方式 焊接：Φ1、Φ1. 5、Φ2. 5、Φ3.5、Φ5.5mm；
    螺絲壓接：Φ2.5、Φ3、Φ3.5mm；
    壓接：Φ1、Φ1. 5、Φ2. 5、Φ3. 5、Φ5. 5、Φ10mm
    接線次數 500
    溫度範圍 -40°C~+ 85°C
