HSM電纜接頭-公製電磁兼容電纜防水接頭

产品訊息 返回列表
  • 产品描述

  •

    殼       體： 黃銅镀镍
    夾  緊  件： PA
    密  封  件：丁腈橡膠
    防護等級：在規定的線徑範圍內,並使用合適的密封圈,防護等級可以達到IP68
    環境溫度：-40℃-100℃
    溫度範圍：靜態:-40°C到100°C,短時間可達到120°C,  動態:-20°C到80°C,短時間可達到100°
    阻燃等級  : UL94-V2,通過RoHS測試

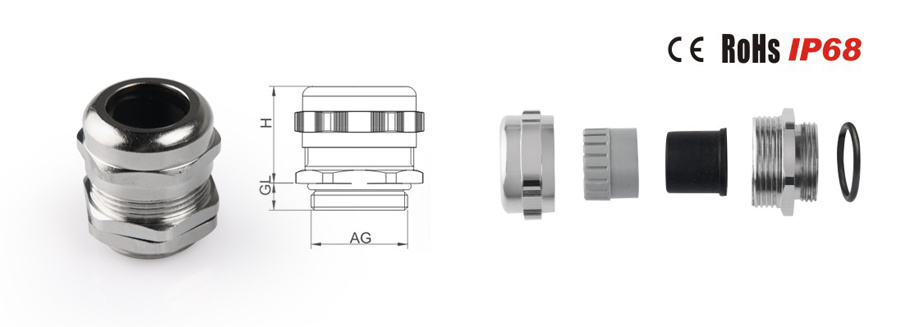

    型號Modelnumber 螺紋規格ThreadDimension 接線範圍Clamping(mm) 螺紋外徑AG(mm) 螺紋長度GL(mm) 高度H(mm) 扳手尺寸WrenchSize (mm) 訂貨號ArticleNo. 包裝單位PacketUnits
    HSM-EMC-M12-A M12x1.5 3-6.5 12.0 6.5 19 14 10002201200 50
    HSM-EMC-M12-B M12x1.5 2-5 12.0 6.5 19 14 10002201210 50
    HSM-EMC-M16-A M16x1.5 5-10 16.0 6 22 20 10002201600 50
    HSM-EMC-M16-B M16x1.5 3-7 16.0 6 22 20 10002201610 50
    HSM-EMC-M20-A M20x1.5 10-14 20.0 6 24 24 10002202000 50
    HSM-EMC-M20-B M20x1.5 7-12 20.0 6 24 24 10002202010 50
    HSM-EMC-M25-A M25x1.5 13-18 25.0 7 26 30 10002202500 20
    HSM-EMC-M25-B M25x1.5 9-16 25.0 7 26 30 10002202510 20
    HSM-EMC-M32-A M32x1.5 18-25 32.0 8 31 40 10002203200 20
    HSM-EMC-M32-B M32X1.5 13-20 32.0 8 31 40 10002203210 20
    HSM-EMC-M32-C M32x1.5 15-21 32.0 8 33 36 10002203220 20
    HSM-EMC-M40-A M40x1.5 22-32 40.0 8 37 50 10002204000 10
    HSM-EMC-M40-B M40x1.5 20-26 40.0 8 37 50 10002204010 10
    HSM-EMC-M40-C M40x1.5 19-27 40.0 8 33 46 10002204020 10
    HSM-EMC-M50-A M50x1.5 32-38 50.0 9 37 57 10002205000 10
    HSM-EMC-M50-B M50x1.5 25-31 50.0 9 37 57 10002205010 10
    HSM-EMC-M63-A M63x1.5 37-44 63.0 10 38 64/68 10002206300 5
    HSM-EMC-M63-B M63x1.5 29-35 63.0 10 38 64/68 10002206310 5
