HSM電纜接頭-PG雙鎖緊電磁兼容電纜防水接頭

产品訊息 返回列表
  • 产品描述

  •

    殼       體： 黃銅镀镍
    夾  緊  件： PA
    密  封  件：丁腈橡膠
    防護等級：在規定的線徑範圍內,並使用合適的密封圈,防護等級可以達到IP68
    環境溫度：-40℃-100℃
    溫度範圍：靜態:-40°C到100°C,短時間可達到120°C,  動態:-20°C到80°C,短時間可達到100°
    阻燃等級  : UL94-V2,通過RoHS測試

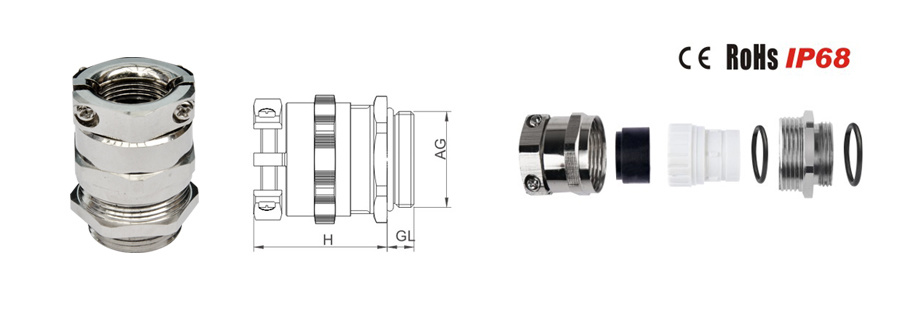

    型號 Model number 螺紋規格 Thread Dimension 接線範圍 Clamping(mm) 螺紋外徑 AG (mm) 螺紋長度 GL (mm) 高度 H (mm) 扳手尺寸 Wrench Size(mm) 訂貨號 Article No. 包裝單位 Packet Units
    DHSM-EMC-PG7 PG7 3-6.5 12.5 5 26 14 10002310700 50
    DHSM-EMC-PG9 PG9 4-8 15.2 6 28 17 10002310900 50
    DHSM-EMC-PG11 PG11 6-10 18.6 6 29 20 10002311100 50
    DHSM-EMC-PG13.5 PG13.5 6-12 20.4 6.5 33 22 10002311300 50
    DHSM-EMC-PG16 PG16 10-14 22.5 6.5 32 24 10002311600 50
    DHSM-EMC-PG21 PG21 13-18 28.3 7 35 30 10002312100 20
    DHSM-EMC-PG29 PG29 18-25 37 8 41 40 10002312900 20
    DHSM-EMC-PG36 PG36 22-32 47 8 48 50 10002313600 10
    DHSM-EMC-PG42 PG42 32-38 54 9 51 57 10002314200 10
    DHSM-EMC-PG42 PG42 25-31 54 9 51 57 10002314200 10
    DHSM-EMC-PG48 PG48 37-44 59.3 10 51 64 10002314800 5
    DHSM-EMC-PG48 PG48 29-35 59.3 10 51 64 10002314800 5
