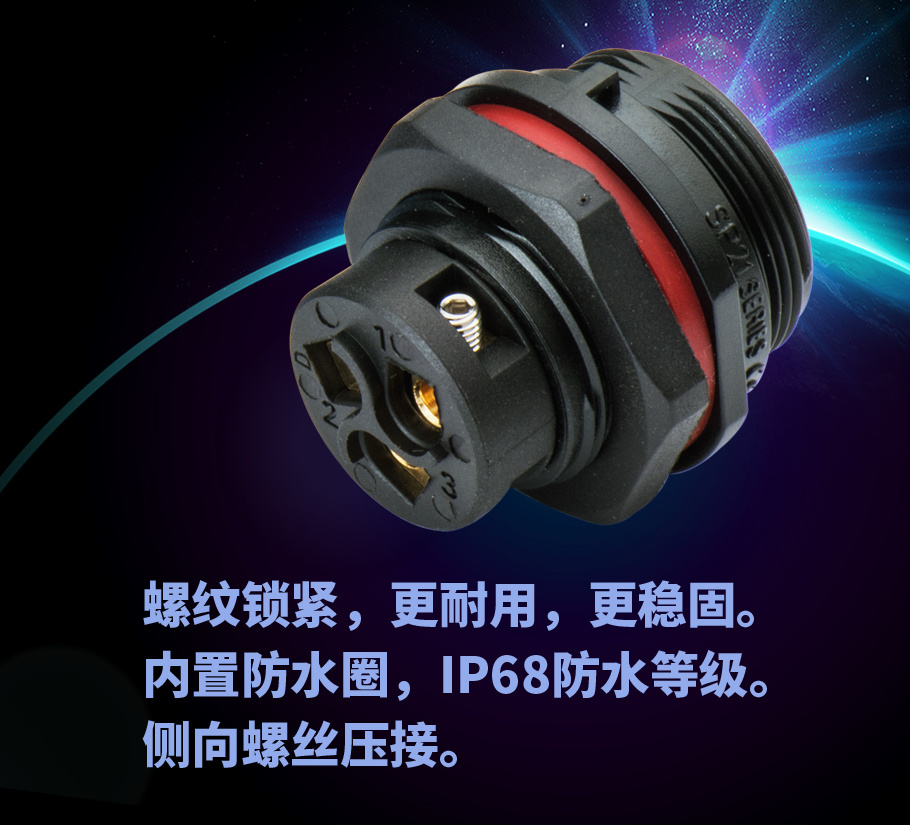

側向螺絲壓接後螺母插座SP1712/P SP1712/S

产品配套：與側向螺絲壓接1710相配

SP17(側向螺絲)型號：



電纜插頭(側向螺絲)：SP1710/P｜SP1710/S>情形>

電纜對接插座(側向螺絲)：SP1711/P｜SP1711/S>情形>

後螺母插座(側向螺絲)：SP1712/P｜SP1712/S>情形>



SP系列型號：


SP11情形> SP11(UL認證款)情形> SP13情形> SP13(UL認證款)情形> SP17情形> SP17(側向螺絲)情形> SP21情形> SP21(側向螺絲)情形> SP21(UL認證款)情形> SP25情形> SP29情形>

如需3D圖可聯絡客服>
产品訊息 返回列表
  • 产品描述
  • 技藝參數
  • 焊接芯件參數
  • 系列配置表

  • 技藝參數

    系列 SP17(側向螺絲)
    公母類型 公插座/母插座
    接插件芯數 2B/3B/4B
    安裝方式 後螺母
    屏蔽 無
    額定電流 15A
    工作電壓 500V
    耐壓 1500V
    接觸電阻(mΩ) 2.5mΩ
    導線規格(mm²) max.18mm²
    導線規格(AWG) max.14 AWG
    外殼材料 熱塑性塑料PC，PA66   防火等級：V-0
    絕緣體 PA66耐高溫  -30℃~+125℃
    密封件 氟膠
    接觸件材料 銅合金
    接觸件電镀材料 镀金
    插接方式 螺紋鎖緊
    接線方式 螺絲壓接
    防護等級 IP68(連接後)
    可插拔次數 ≥500
    工作溫度範圍 -40℃~+85℃
    絕緣電阻 2000MΩ
