側向螺絲壓接電纜對接插座SP2111/P SP2111/S

产品配套：與側向螺絲壓接SP2110相配

SP21(側向螺絲)型號：



電纜插頭(側向螺絲)：SP2110/P｜SP2110/S>情形>

電纜對接插座(側向螺絲)：SP2111/P｜SP2111/S>情形>

後螺母插座(側向螺絲)：SP2112/P｜SP2112/S>情形>





SP系列型號：


SP11情形> SP11(UL認證款)情形> SP13情形> SP13(UL認證款)情形> SP17情形> SP17(側向螺絲)情形> SP21情形> SP21(側向螺絲)情形> SP21(UL認證款)情形> SP25情形> SP29情形>

如需3D圖可聯絡客服>
产品訊息 返回列表
  • 产品描述
  • 技藝參數
  • 焊接芯件參數
  • 系列配置表

  • 技藝參數

    系列 SP21(側向螺絲)
    公母類型 對接公插座/母插座
    接插件芯數 2/3/4/5
    電纜出口 直頭

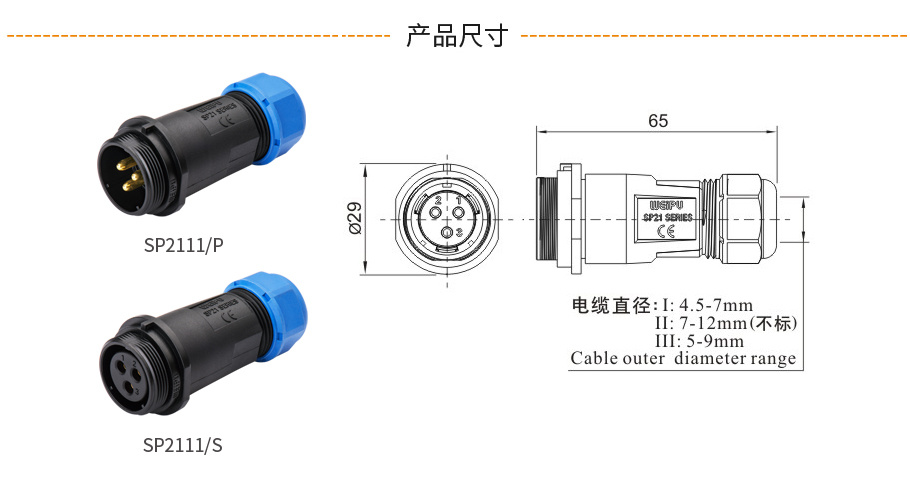

    電纜出口直徑 Ⅰ：4.5-7mm，Ⅱ：7-12mm，Ⅲ：5-9mm
    屏蔽 無
    額定電流 30A
    工作電壓 500V
    耐壓 1500V
    接觸電阻(mΩ)

    1mΩ
    導線規格(mm²) max.4mm²
    導線規格(AWG) max.18 AWG
    外殼材料 熱塑性塑料PC，PA66   防火等級：V-0
    絕緣體 PA66耐高溫  -30℃~+125℃
    密封件 氟膠
    接觸件材料 銅合金
    接觸件電镀材料 镀金

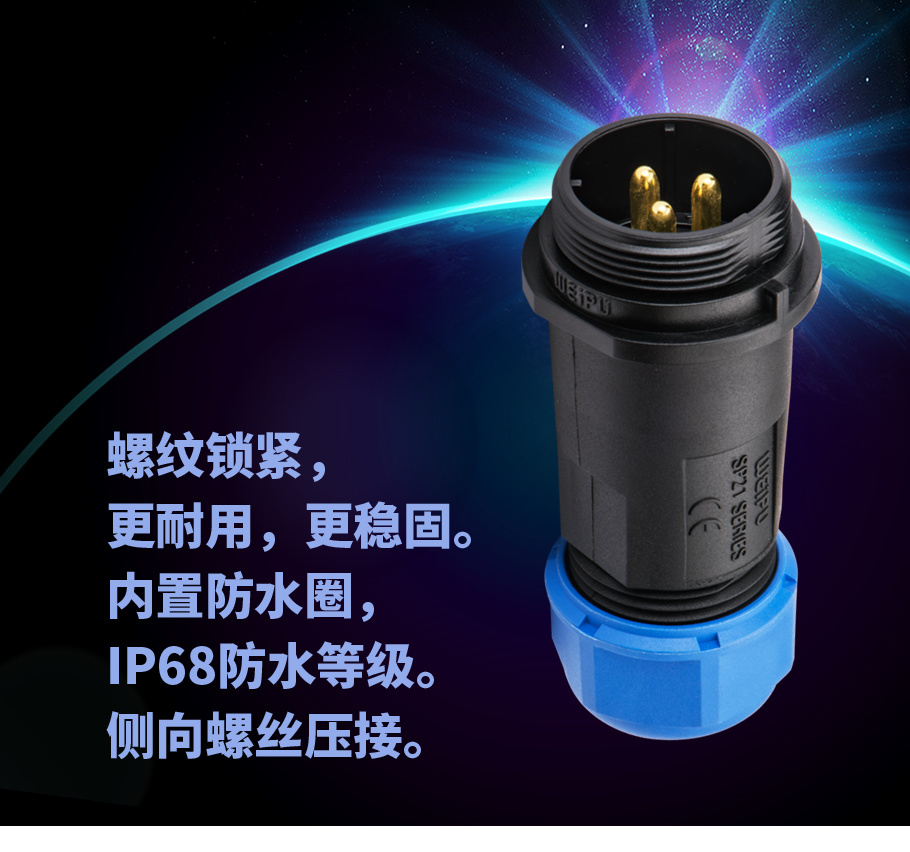

    插接方式 螺紋鎖緊
    接線方式 螺絲壓接
    防護等級 IP68(連接後)
    可插拔次數 ≥500
    工作溫度範圍 -40℃~+85℃
    絕緣電阻 2000MΩ
