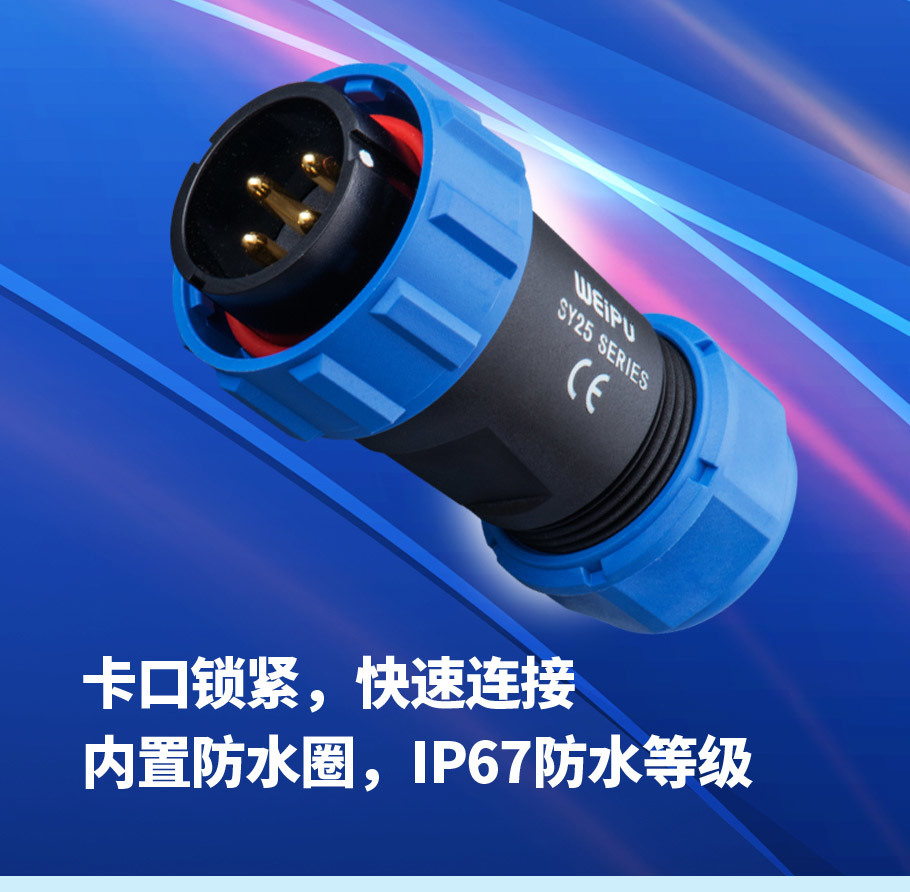

電纜插頭 SY2510/P SY2510/S
與SY2511、SY2511C、SY2512、SY2513相配
- 产品描述
- 技藝參數
- 焊接芯件參數
- 壓接芯件參數
- 系列配置表
-
-
技藝參數
系列 SY25 公母類型 公插頭/母插頭 接插件芯數 2/3/4/9/10/12/12B/19 電纜出口 直頭 電纜出口直徑 Ⅰ：10-14mm，Ⅱ：7-12mm 屏蔽 無 額定電流 5A(19芯)，10A(10、12芯)，25A(2、3、4芯)，
5/25A(9芯)，5/30(12B芯)
工作電壓 400V(19芯)，500V(2、3、4、9、10、12、12B芯)
耐壓 1200V(19芯)，1500V(2、3、4、9、10、12、12B芯)
接觸電阻(mΩ) 1mΩ(2、3、4芯)，2.5mΩ(10、12芯)，
5mΩ(19芯)，1/5mΩ(9、12B芯)
導線規格(mm²) max.4mm² 導線規格(AWG) max.18 AWG 外殼材料 熱塑性塑料PC，PA66 防火等級：V-0 絕緣體 熱塑性塑料PPS 耐高溫260℃ 密封件 氟膠 接觸件材料 銅合金 接觸件電镀材料 镀金 插接方式 卡扣鎖緊 接線方式 焊接、壓接、螺絲壓接 防護等級 IP67(連接後) 可插拔次數 ≥500 工作溫度範圍 -40℃~+85℃ 絕緣電阻 2000MΩ -
-
