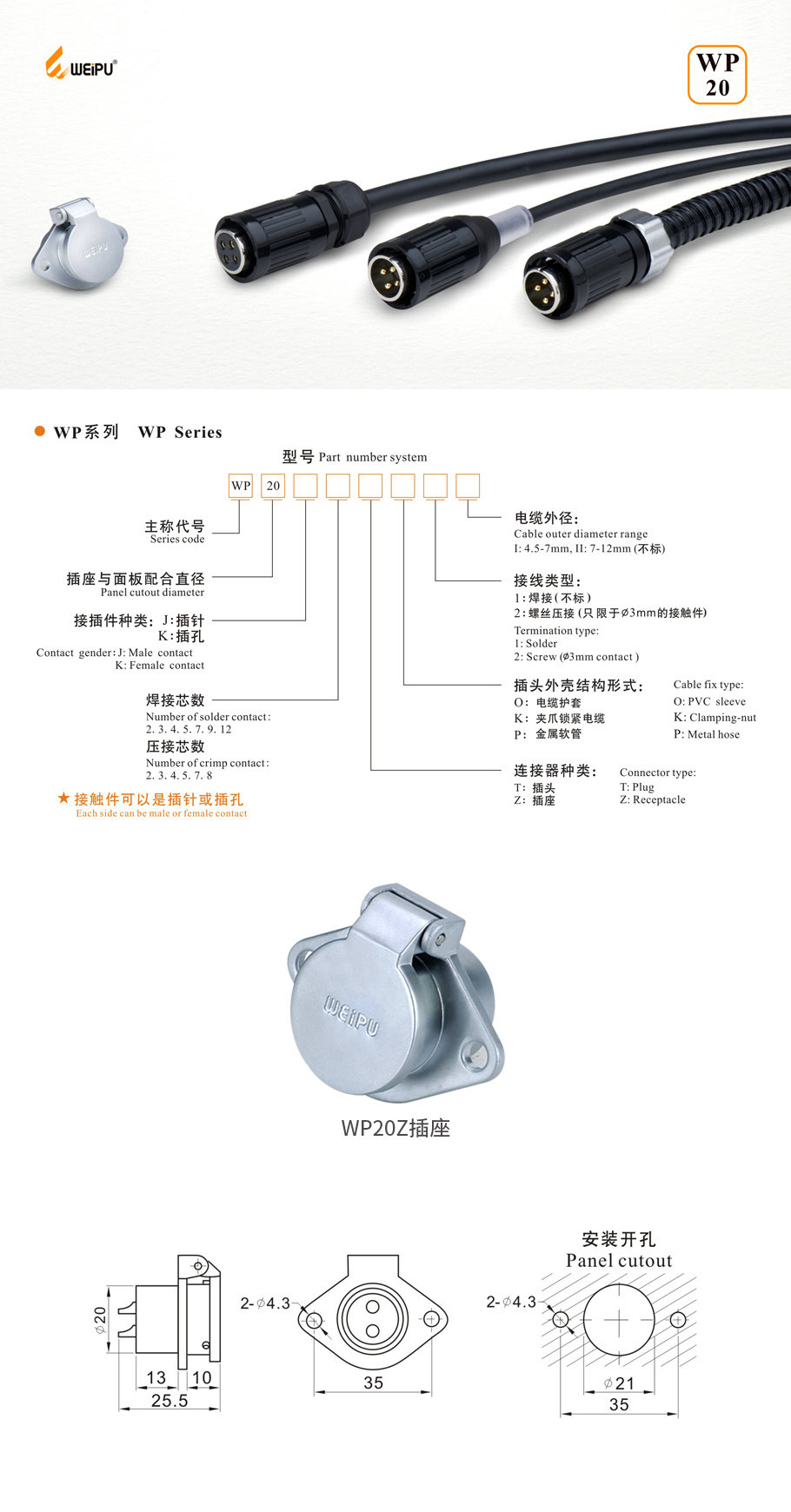

插座 WP20-Z IP44
卡扣連接、鋅基合金外殼、銅镀金接觸件
- 产品描述
- 技藝參數
- 焊接芯件參數
- 系列配置表
-
-
技藝參數
系列 WP20 公母類型 母插座 接插件芯數 2/3/4/5/5B/5C/6/6B/7/8/9/12/15 屏蔽 無 額定電流 5A(9、12、15芯)，15A(5C、7芯)，30A(2、3、4、5芯)，
5/25A(6芯)，5/30A(5B、6B芯)
工作電壓 400V(9、12、15芯)，
500V(2、3、4、5、5B、5C、6、6B、7、8芯)
耐壓 1200V(9、12、15芯)，
1500V(2、3、4、5、5B、5C、6、6B、7、8芯)
接觸電阻(mΩ) 1mΩ(2、3、4、5芯)，2.5mΩ(5C、7、8芯)，
5mΩ(9、12、15芯)，1/5mΩ(5B、6、6B芯)
導線規格(mm²) max.4mm² 導線規格(AWG) max.18 AWG 外殼材料 熱塑性塑料PA66，鋅基合金 絕緣體 熱塑性塑料PPS 耐高溫260℃ 接觸件材料 銅 接觸件電镀材料 镀金 插接方式 卡扣連接 接線方式 焊接(Φ1mm、Φ2mm、Φ3mm接觸件)，
壓接，
螺絲壓接(Φ3mm接觸件)
防護等級 IP44 可插拔次數 ≥500 工作溫度範圍 -40℃~+85℃ -
-
