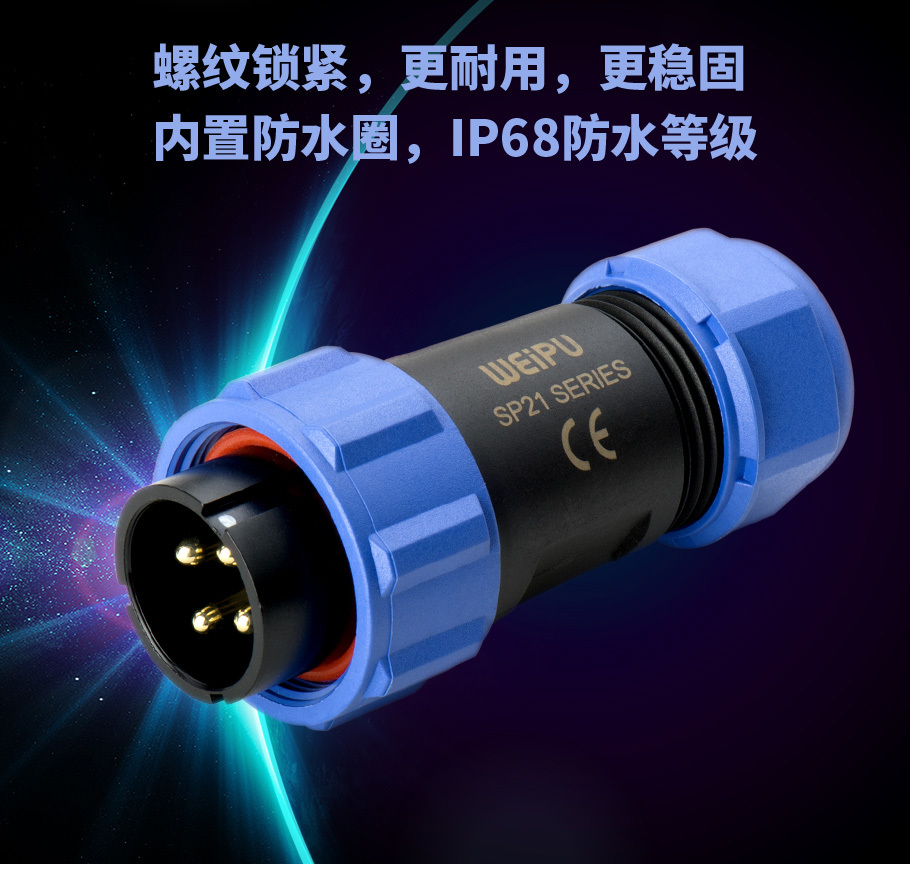

電纜插頭 SP2110/P SP2110/S
产品配套：與SP2111C、SP2112、SP2113、SP2115相配
- 产品描述
- 技藝參數
- 焊接芯件參數
- 壓接芯件參數
- 系列配置表
-
-
技藝參數

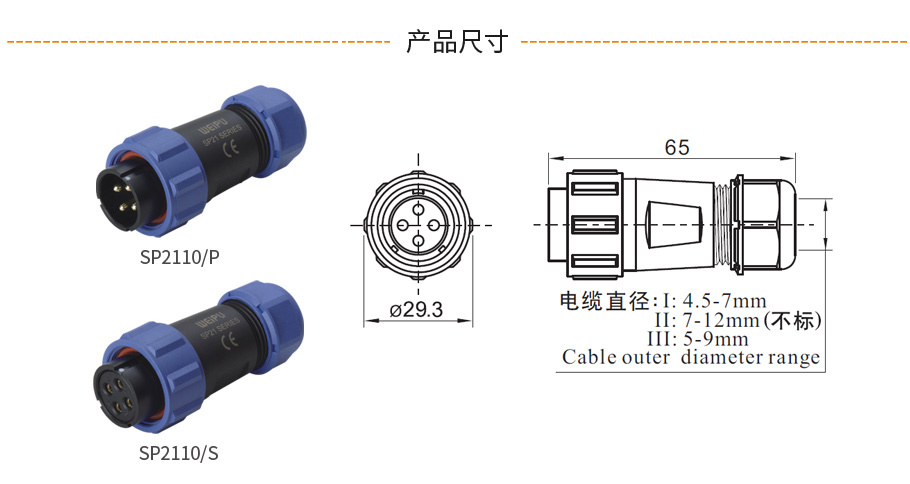

系列 SP21 公母類型 公插頭/母插頭 接插件芯數 2/3/4/5/5B/5C/6/6B/7/8/9/12/15 電纜出口 直頭 電纜出口直徑 Ⅰ：4.5-7mm，Ⅱ：7-12mm，Ⅲ：5-9mm 屏蔽 無 額定電流 5A(9、12、15芯)，15A(5C、7芯)，30A(2、3、4、5芯)，
5/25A(6芯)，5/30(5B、6B芯)
工作電壓 400V(9、12、15芯)，
500V(2、3、4、5、5B、5C、6、6B、7、8芯)
耐壓 1200V(9、12、15芯)，
1500V(2、3、4、5、5B、5C、6、6B、7、8芯)
接觸電阻(mΩ) 1mΩ(2、3、4、5芯)，2.5mΩ(5C、7、8芯)，
5mΩ(9、12、15芯)，1/5mΩ(5B、6、6B芯)
導線規格(mm²) max.4mm² 導線規格(AWG) max.18 AWG 外殼材料 熱塑性塑料PC，PA66 防火等級：V-0 絕緣體 熱塑性塑料PPS 耐高溫260℃ 密封件 氟膠 接觸件材料 銅合金 接觸件電镀材料 镀金 插接方式 螺紋鎖緊 接線方式 焊接、壓接、螺絲壓接 防護等級 IP68(連接後) 可插拔次數 ≥500 工作溫度範圍 -40℃~+85℃ 絕緣電阻 2000MΩ -
-
-
