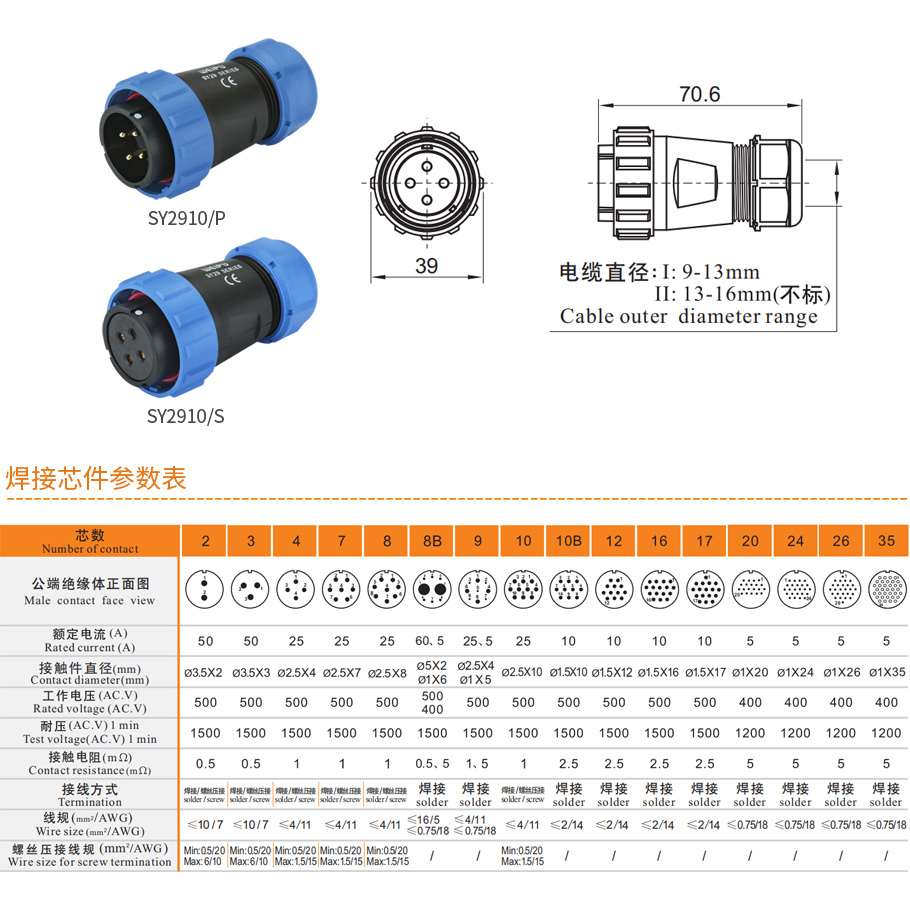

電纜插頭 SY2910/P SY2910/S
产品配套：與SY2911、SY2912、SY2913相配
- 产品描述
- 技藝參數
- 焊接芯件參數
- 壓接芯件參數
- 系列配置表
-
-
技藝參數
系列 SY29 公母類型 公插頭/母插頭 接插件芯數 2/3/4/7/8/8B/9/10/10B/12/16/17/20/24/26/35 電纜出口 直頭 電纜出口直徑 Ⅰ：9-13mm，Ⅱ：13-16mm 屏蔽 無 額定電流 5A(20、24、26、35芯)，10A(10B、12、16、17芯)，
25A(4、7、8、10芯)，50A(2、3芯)，
5/25(9芯)，5/60(8B芯)
工作電壓 400V(20、24、26、35芯)，
500V(2、3、4、7、8、9、10、10B、12、16、17芯)，
400/500(8B芯)
耐壓 1200V(20、24、26、35芯)，
1500V(2、3、4、7、8、8B、9、10、10B、12、16、17芯)
接觸電阻(mΩ) 1mΩ(2、3、4芯)，2.5mΩ(10、12芯)，
5mΩ(19芯)，1/5mΩ(9、12B芯)
導線規格(mm²) max.4mm² 導線規格(AWG) max.18 AWG 外殼材料 熱塑性塑料PC，PA66 防火等級：V-0 絕緣體 熱塑性塑料PPS 耐高溫260℃ 密封件 氟膠 接觸件材料 銅合金 接觸件電镀材料 镀金 插接方式 卡扣鎖緊 接線方式 焊接、壓接、螺絲壓接 防護等級 IP67(連接後) 可插拔次數 ≥500 工作溫度範圍 -40℃~+85℃ 絕緣電阻 2000MΩ -
-
-
