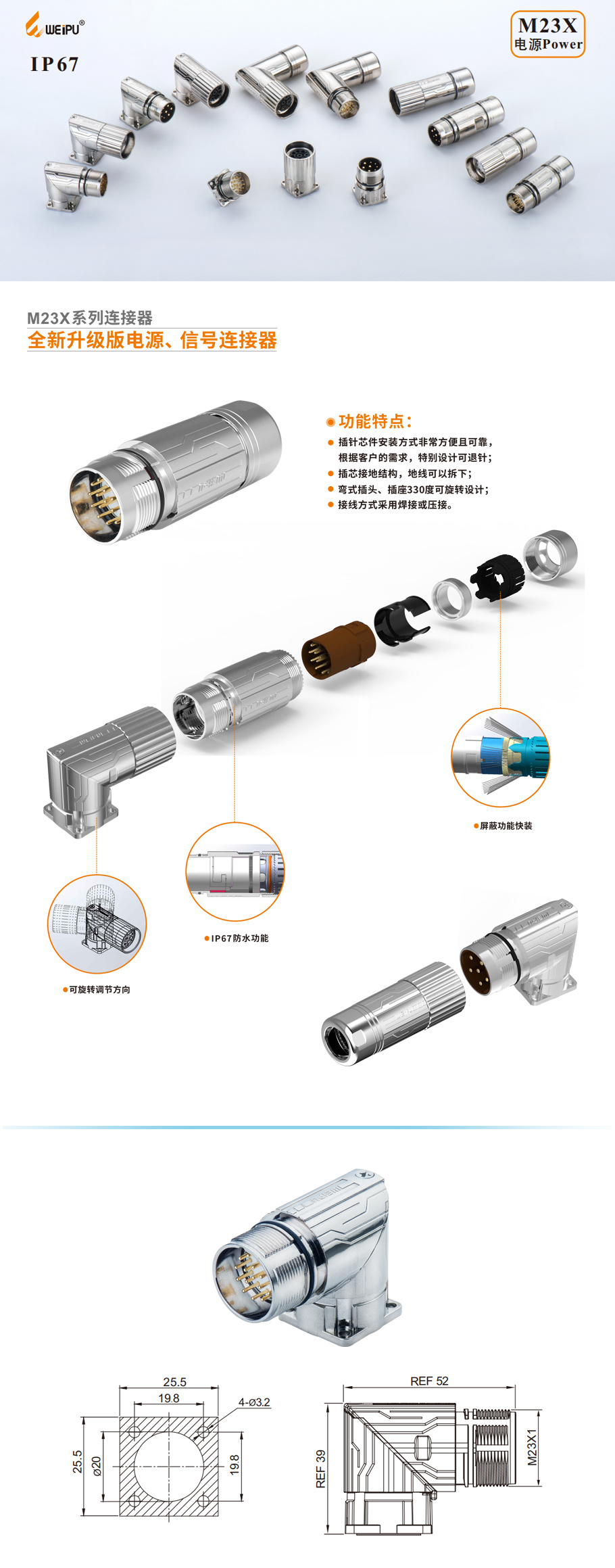

公針彎式方形法蘭插座M23XSJ＿ZL

螺紋鎖緊、IP67、鋅基合金（镀镍）、銅镀金、壓接

M23X信號系列型號：



公針直式電纜插頭M23XSJ＿TK>情形>

母針直式電纜插頭M23XSK＿TK>情形>

公針彎式電纜插頭M23XSJ＿TL>情形>

母針彎式電纜插頭M23XSK＿TL>情形>

公針直式方形法蘭插座M23XSJ＿Z>情形>

母針直式方形法蘭插座M23XSK＿Z>情形>

公針彎式方形法蘭插座M23XSJ＿ZL>情形>

母針彎式方形法蘭插座M23XSK＿ZL>情形>



如需3D圖可聯絡客服>

产品訊息 返回列表
  • 产品描述
  • 技藝參數
  • 壓接芯件參數
  • 系列配置表

  •





  • 技藝參數


    外殼材料   鋅基合金（镀镍）
    接觸件材料   銅合金(镀金)
    絕緣體   PBT
    絕緣電阻   9、12針>1010mΩ     17、19針>106mΩ
    接線方式   壓接
    溫度範圍   -40°C〜+ 125°C
    接插次數   1000
    電纜直徑   I: 4.5-8mm
    II: 8-13mm
    III: 12-15mm
    防護等級   IP67(連接後)
    接插方式   螺紋鎖緊
