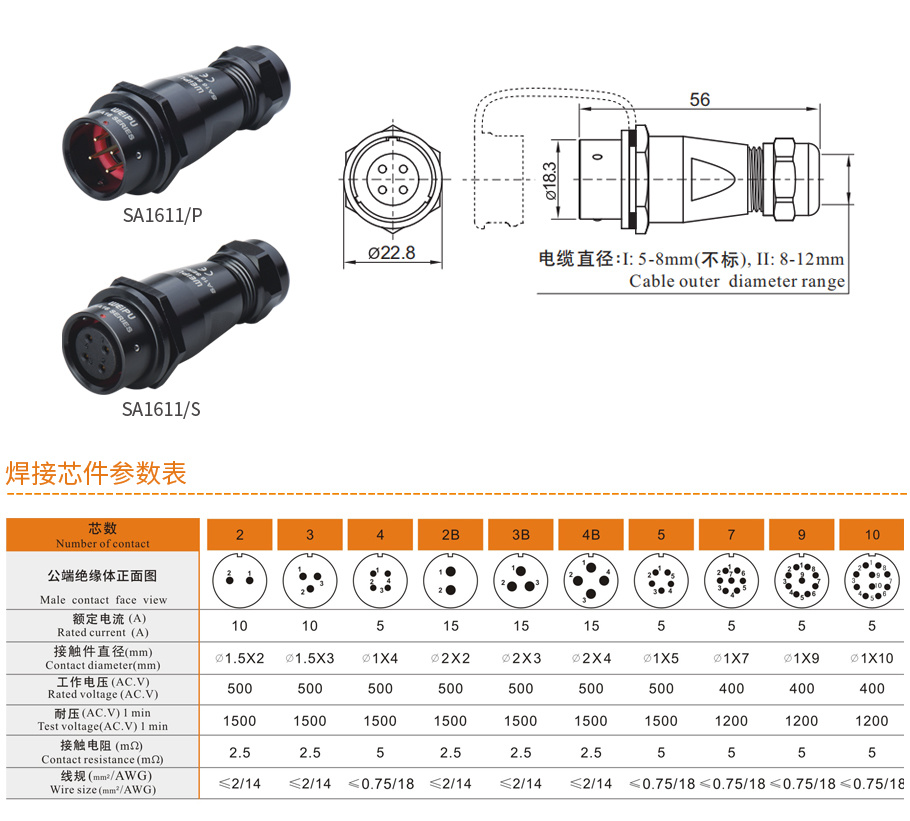

電纜對接插座 SA1611/P SA1611/S
产品配套：與SA1610相配
- 产品描述
- 技藝參數

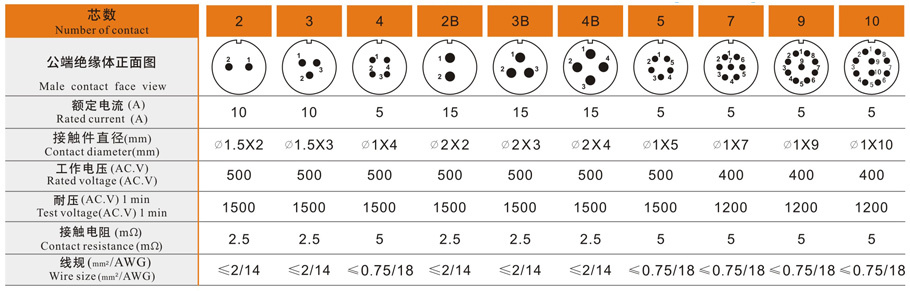

- 焊接芯件參數

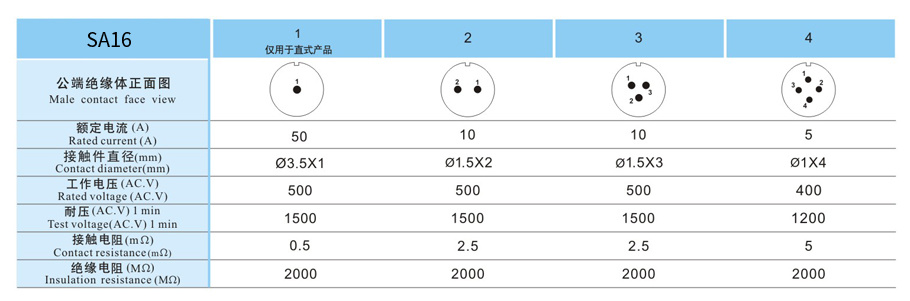

- 壓接芯件參數

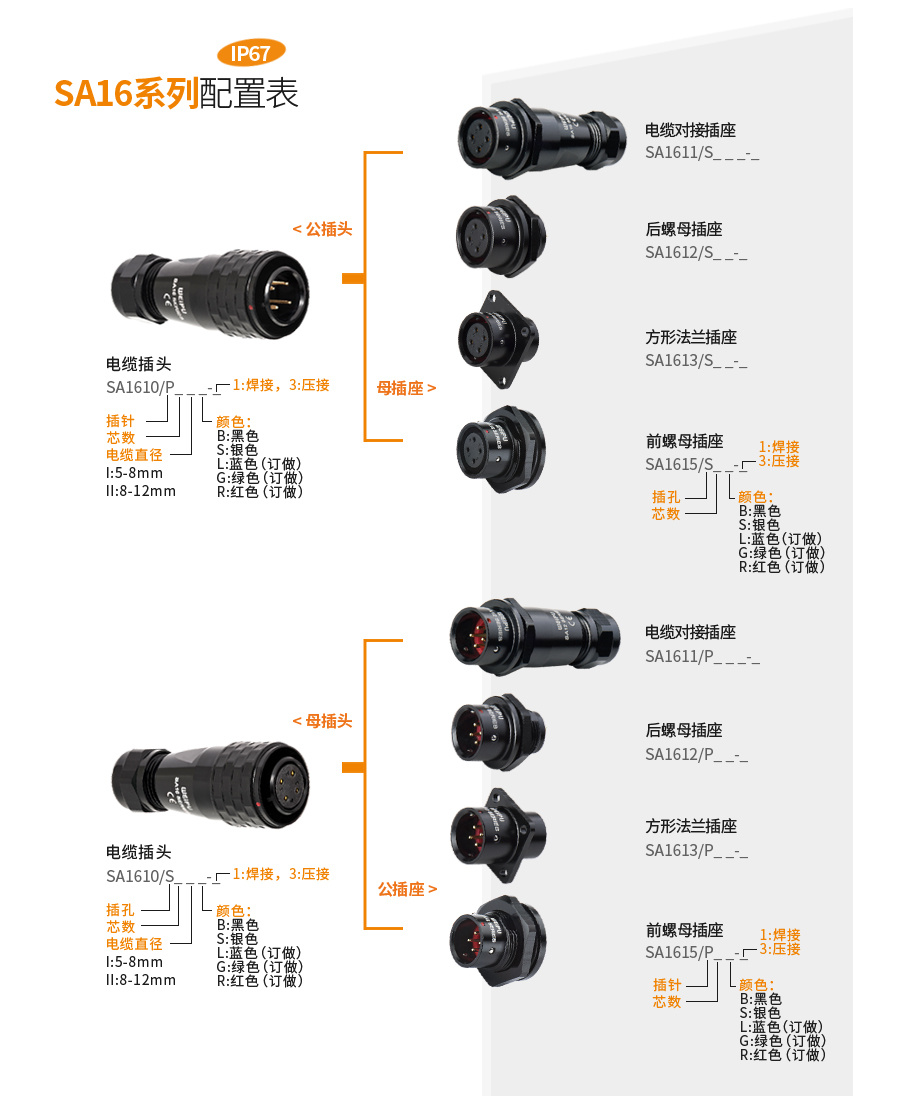

- 系列配置表
-
-
技藝參數
系列 SA16 公母類型 對接公插座/母插座 接插件芯數 2/3/4/2B/3B/4B/5/7/9/10 電纜出口 直頭 電纜出口直徑 Ⅰ: 5-8mm，Ⅱ: 8-12mm 屏蔽 無 額定電流 5A(4、5、7、9、10芯)/10A(2、3芯)/15A(2B、3B、4B芯) 工作電壓 400V(7、9、10芯)，500V(2、3、4、2B、3B、4B、5芯) 耐壓 1200V(7、9、10芯)，1500V(2、3、4、2B、3B、4B、5芯) 接觸電阻(mΩ) 2.5mΩ(2、3、2B、3B、4B芯)，5mΩ(4、5、7、9、10芯) 導線規格(mm²) max.2mm² 導線規格(AWG) max.18 AWG 外殼材料 鋁陽極氧化 絕緣體 熱塑性塑料PPS 耐高溫260℃ 密封件 氟膠 接觸件材料 銅合金 接觸件電镀材料 镀金 插接方式 推入式快速鎖緊 接線方式 焊接/壓接 防護等級 IP67(連接後) 可插拔次數 ≥500 工作溫度範圍 -40℃~+85℃ 絕緣電阻 2000MΩ -
-
-
