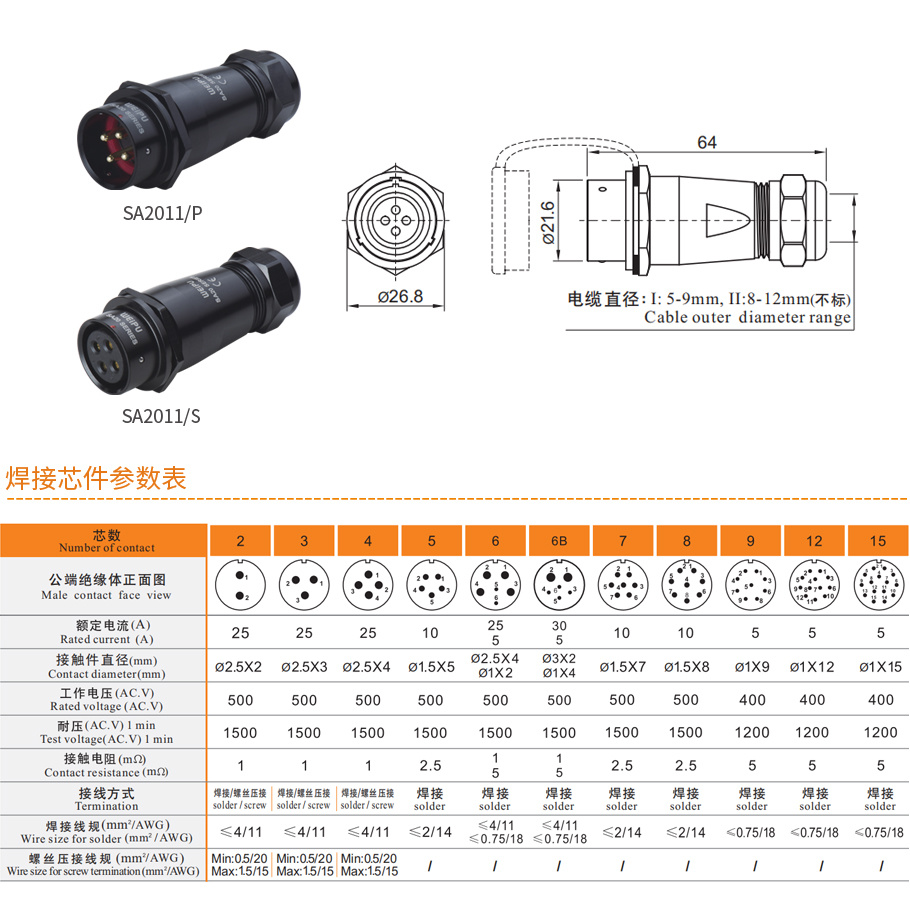

電纜對接插座 SA2011/P SA2011/S
产品配套：與SA2010相配
- 产品描述
- 技藝參數

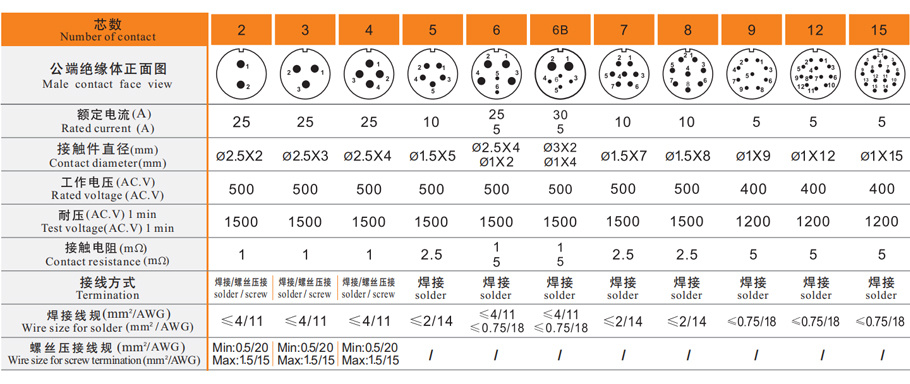

- 焊接芯件參數

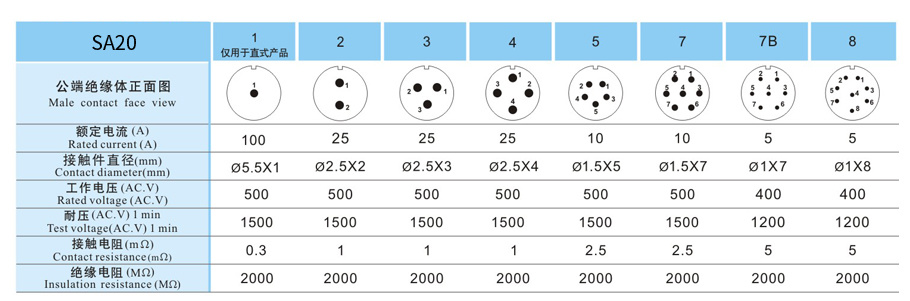

- 壓接芯件參數

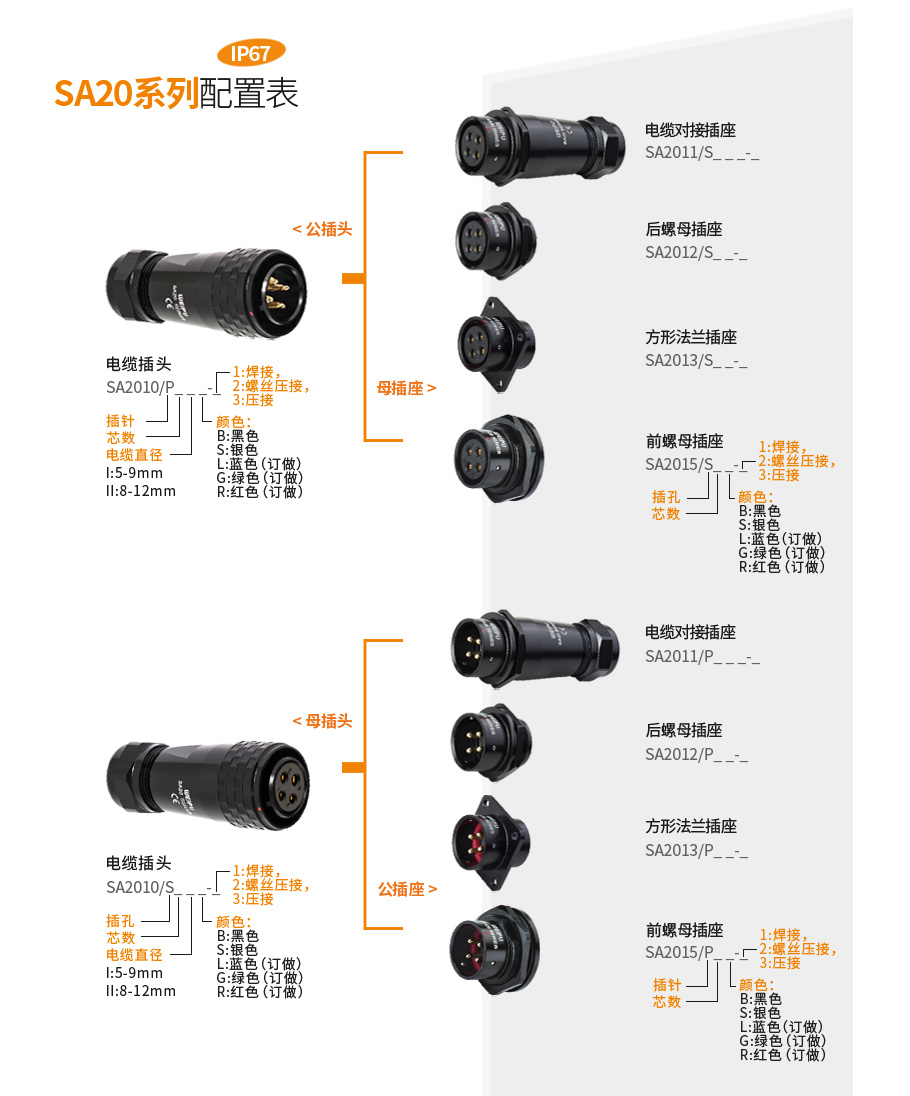

- 系列配置表
-
-
技藝參數
系列 SA20 公母類型 對接公插座/母插座 接插件芯數 2/3/4/5/6/6B/7/8/9/12/15 電纜出口 直頭 電纜出口直徑 Ⅰ: 5-9mm，Ⅱ: 8-12mm 屏蔽 無 額定電流 5A(9、12、15芯)，10A(5、7、8芯)，25A(2、3、4芯)
5/25A(6芯)，5/30A(6B芯)
工作電壓 400V(9、12、15芯)，500V(2、3、4、5、6、6B、7、8芯) 耐壓 1200V(9、12、15芯)
1500V(2、3、4、5、6、6B、7、8芯)
接觸電阻(mΩ) 1mΩ(2、3、4芯)，2.5mΩ(5、7、8芯)
5mΩ(9、12、15芯)，1/5mΩ(6、6B芯)
導線規格(mm²) max.4mm² 導線規格(AWG) max.18 AWG 外殼材料 鋁陽極氧化 絕緣體 熱塑性塑料PPS 耐高溫260℃ 密封件 氟膠 接觸件材料 銅合金 接觸件電镀材料 镀金 插接方式 推入式快速鎖緊 接線方式 焊接/壓接/螺絲壓接 防護等級 IP67(連接後) 可插拔次數 ≥500 工作溫度範圍 -40℃~+85℃ 絕緣電阻 2000MΩ -
-
-
