冷壓壓接型模塊插芯H2MK-001-FC

冷壓壓接，接插件表面镀銀處理，接線範圍：25~70mm²

適配框架：



模塊框架 >情形>



部位： 模塊插芯

产品型號： H2MK-001-FC

訂貨號： 192 201 001 3020

是否需要另外訂購冷壓針： 是/> 200A冷壓針 >情形>



如需3D圖可聯絡客服

产品訊息 返回列表
  • 产品描述

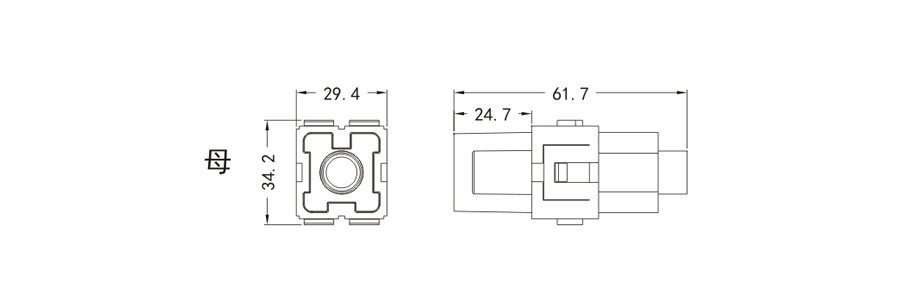

  • 圖紙
  • 適配外殼

  • 技藝參數


    技藝特性
    標準： IEC60664-1、IEC61984
    接插件芯數： 1
    接插插芯:
    額定電流 200A（見電流負載圖）
    額定電壓 1000V
    額定脈沖電壓 8kV
    汙染等級 3
    絕緣電阻 ≥10^10Ω
    材料 聚碳酸酯
    工作溫度範圍 -40℃~125℃
    阻燃等級（據UL94) V-0
    可拔插次數 ≥500次


    接插針
    材料 銅合金
    表面處理 镀銀
    接觸電阻 ≤0.2mΩ
    接線形式 冷壓壓接
    接線範圍 25-70mm2
    3-00AWG
    剝線長度 22.5mm
